Jak jest zbudowana wtyczka typu H i gdzie używa się gniazd i wtyczek typu H?

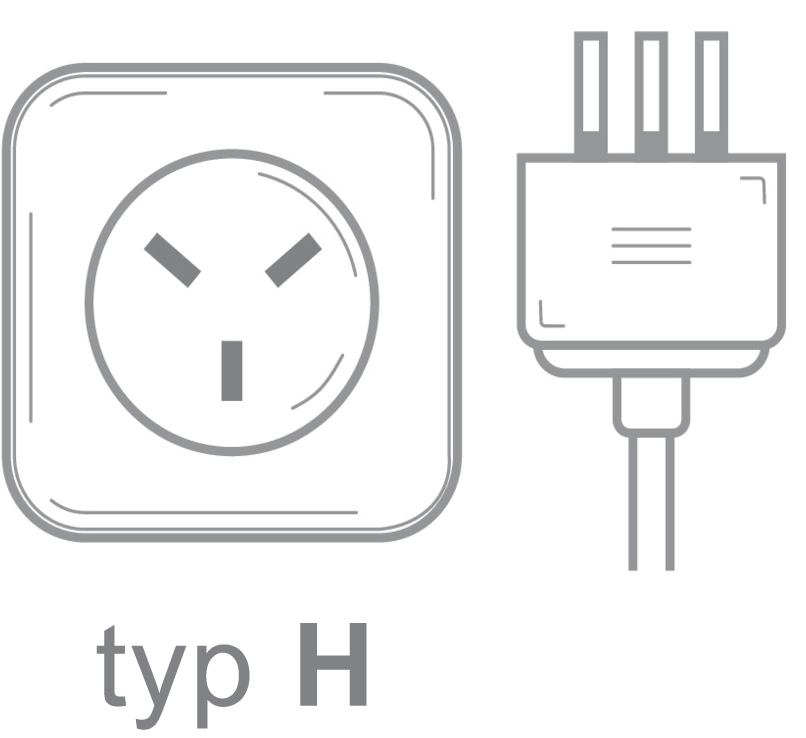

Gniazdo elektryczne i wtyczka typu H
Gniazdo elektryczne i wtyczka typu H

Wtyczka elektryczna typu H jest unikalna, ponieważ jest stosowana tylko w Izraelu. Posiada dwa płaskie bolce o przekroju prostokąta ułożone tak, że razem z trzecim bolcem uziemiającym, układają się w literę V. Niemniej płaskie bolce są obecnie wycofywane i w ich miejsce stosowane są bolce okrągłe, dlatego też gniazda zmieniają swój kształt - otwory w gniazdach typu H są szerokie na środku, aby można było włączyć do nich wtyczkę typu H w wersji z okrągłymi bolcami oraz wtyczki typu C.

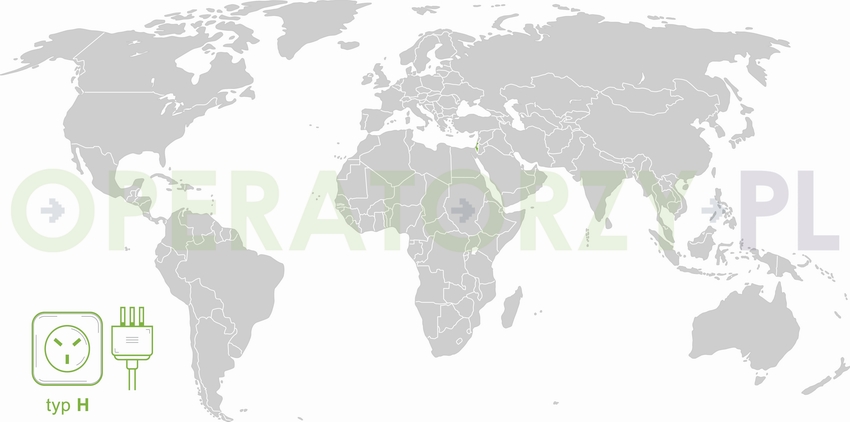

Mapa z państwami w których używane są gniazda i wtyczki elektryczne typu H

Parametr dla wtyczki elektrycznej Wartość parametru
Typ wtyczki (oznaczenie): H
Liczba bolców we wtyczce: 3
Kompatybilność z: typy C i H; niebezpieczna częściowa kompatybilność z typami E i F
Maksymalny prąd obciążenia: 16 A
Uziemienie: jest uziemienie
Przeznaczona do napięcia: 220-240 V
Szerokość/średnica bolca prądowego: 4,5 mm | 0,18 "
Wysokość bolca prądowego: nie dotyczy
Długość bolca prądowego: 19,0 mm | 0,75 "
Odległość pomiędzy środkami bolców prądowych: 19,0 mm | 0,75 "
Szerokość/średnica bolca uziemiającego: nie dotyczy
Wysokość bolca uziemiającego: 19,0 mm | 0,75 "
Długość bolca uziemiającego: 19,0 mm | 0,75 "
Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: 9,5 mm | 0,37 "

Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu B
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu D
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu G
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu J
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu L
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu N
Państwa w których używa się wtyczki typu O

Państwa w których stosowany jest typ gniazda H i wtyczki typu H. W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.



Państwo / terytorium Napięcie Częstotliwość Typ wtyczki / gniazda
Izrael 230 V 50 Hz C, H, M
