Państwa w których używa się gniazd i wtyczek elektrycznych typu L

Jak jest zbudowana wtyczka typu L i gdzie używa się gniazd i wtyczek typu L?

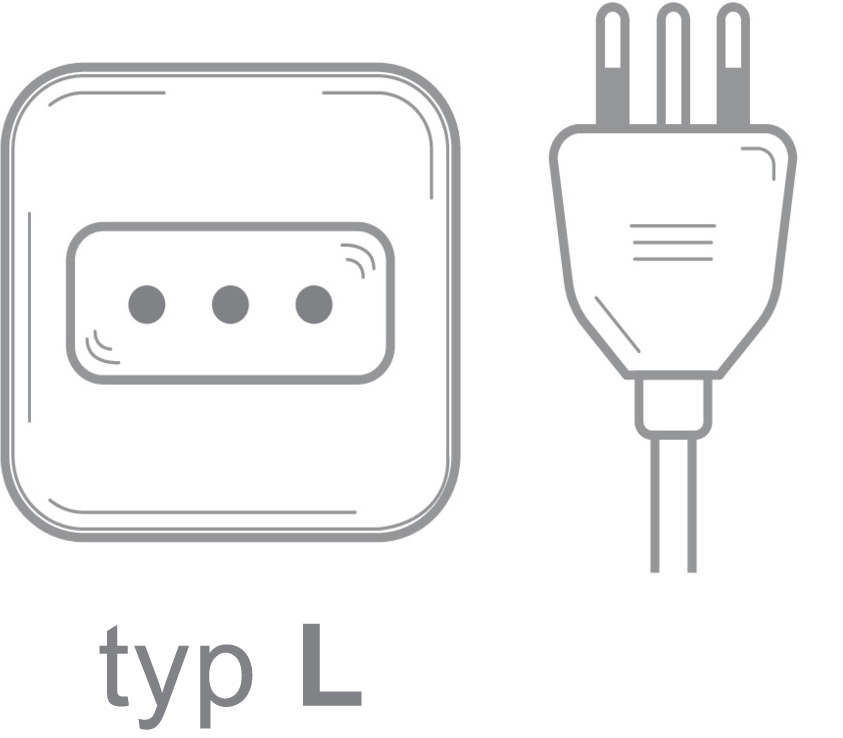

Gniazdo elektryczne i wtyczka typu L
Gniazdo elektryczne i wtyczka typu L

Wtyczka elektryczna typu L (nazywana „włoską”) jest podobna do szeroko stosowanej w Europie wtyczki typu C (dwa okrągłe bolce „prądowe”), z tą różnicą, że pomiędzy bolcami „prądowymi” ma dodatkowy okrągły bolec uziemiający. Jest on umieszczony dokładnie pomiędzy dwoma bolcami zasilającymi.

Istnieją dwie odmiany wtyczki typu L, jedna dla urządzeń o maksymalnym przepływie prądu do 10 amperów, a druga o maksymalnym przepływie prądu do 16 amperów. Różnią się budową, ponieważ wersja 10A ma bolce zasilające o grubości 4 mm, a wersja 16A ma bolce zasilające o grubości 5 mm.



We Włoszech można często spotkać rodzaj uniwersalnego gniazda, które jest połączeniem gniazda typu „schuko” dla wtyczek typu C, E, F i L oraz gniazda „bipasso” dla wtyczek typu C i L.

Mapa z państwami w których używane są gniazda i wtyczki elektryczne typu L

Parametr dla wtyczki elektrycznej Wartość parametru
Typ wtyczki (oznaczenie): L
Liczba bolców we wtyczce: 3
Kompatybilność z: gniazdo 10 A kompatybilne z typami C i L; Zgodność gniazda 16 A z typem L
Maksymalny prąd obciążenia: 10 A i 16 A
Uziemienie: jest uziemienie
Przeznaczona do napięcia: 220-240 V
Szerokość/średnica bolca prądowego: 4,0-5,0 mm | 0,16-0,2 "
Wysokość bolca prądowego: nie dotyczy
Długość bolca prądowego: 19,0 mm | 0,75 "
Odległość pomiędzy środkami bolców prądowych: 19,0-26,0 mm | 0,75-1,0 "
Szerokość/średnica bolca uziemiającego: 4,0-5,0 mm | 0,16-0,2 "
Wysokość bolca uziemiającego: nie dotyczy
Długość bolca uziemiającego: 19,0 mm | 0,75 "
Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: 0 mm | 0 "

Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu B
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu D
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu G
Państwa w których używa się wtyczki typu H
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu J
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu N
Państwa w których używa się wtyczki typu O

Państwa w których stosowany jest typ gniazda L i wtyczki typu L. W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.



Państwo / terytorium Napięcie Częstotliwość Typ wtyczki / gniazda
Bhutan 230 V 50 Hz C, D, F, G, M
Chile 220 V 50 Hz C, L
Erytrea 230 V 50 Hz C, L
Etiopia 220 V 50 Hz C, E, F, L
Libia 127 V, 230 V 50 Hz C, D, F, L
Malediwy 230 V 50 Hz A, C, D, G, J, K, L
San Marino 230 V 50 Hz C, F, L
Syria 220 V 50 Hz C, E, L
Urugwaj 230 V 50 Hz C, F, I, L
Watykan 230 V 50 Hz C, F, L
Włochy 230 V 50 Hz C, F, L
