Państwa w których używa się gniazd i wtyczek elektrycznych typu N

Jak jest zbudowana wtyczka typu N i gdzie używa się gniazd i wtyczek typu N?

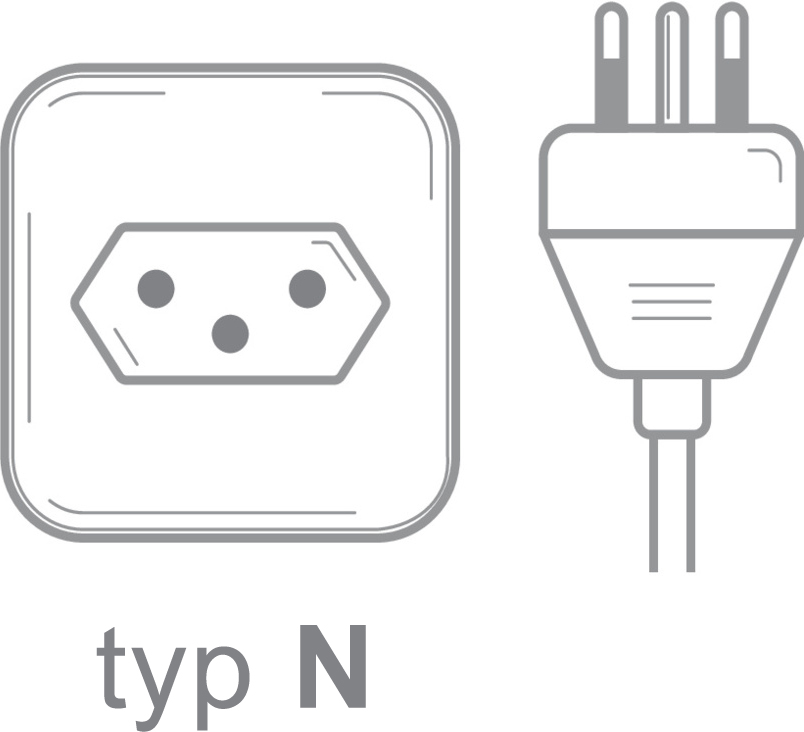

Gniazdo elektryczne i wtyczka typu N
Gniazdo elektryczne i wtyczka typu N

Wtyczka elektryczna typu N (nazywana „brazylijską”) posiada trzy okrągłe bolce ustawione w kształt spłaszczonego trójkąta – podobnie jak w przypadku wtyczki typu J. Istnieją dwie odmiany wtyczki typu N, jedna do pracy z urządzeniami o maksymalnym poborze prądu do 10A, a druga o maksymalnym poborze prądu do 20A. Wersja typu 10A posiada dwa okrągłe bolce o grubości 4 mm oraz bolec uziemiający. Wersja typu 20A posiada dwa okrągłe bolce o średnicy 4,8 mm i bolec uziemiający. Gniazdo typu N zostało zaprojektowane również do współpracy z wtyczkami typu C i jest z nimi w pełni kompatybilne.

Należy tu dodać, że Brazylia jest jednym z niewielu krajów, w których stosowane są dwa rodzaje napięcia. Podczas gdy większość stanów używa napięcia 127V, to niektóre z nich używają napięcia 220V. Dlatego ważne jest, aby przed podłączeniem urządzenia, sprawdzić lokalne napięcie przed podłączeniem urządzenia, aby nie spowodować jego uszkodzenia.

Mapa z państwami w których używane są gniazda i wtyczki elektryczne typu N

Parametr dla wtyczki elektrycznej Wartość parametru
Typ wtyczki (oznaczenie): N
Liczba bolców we wtyczce: 3
Kompatybilność z: typy C i N
Maksymalny prąd obciążenia: 10 A i 20 A
Uziemienie: jest uziemienie
Przeznaczona do napięcia: 220-240 V
Szerokość/średnica bolca prądowego: 4,0-4,8 mm | 0,16-0,19 "
Wysokość bolca prądowego: nie dotyczy
Długość bolca prądowego: 19,0 mm | 0,75 "
Odległość pomiędzy środkami bolców prądowych: 19,0 mm | 0,75 "
Szerokość/średnica bolca uziemiającego: 4,0-4,8 mm | 0,16-0,19 "
Wysokość bolca uziemiającego: nie dotyczy
Długość bolca uziemiającego: 19,0 mm | 0,75 "
Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: 3,0 mm | 0,12 "

Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu B
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu D
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu G
Państwa w których używa się wtyczki typu H
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu J
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu L
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu O

Państwa w których stosowany jest typ gniazda N i wtyczki typu N. W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.



Państwo / terytorium Napięcie Częstotliwość Typ wtyczki / gniazda
Brazylia 127 V, 220 V 60 Hz C, N
Republika Południowej Afryki 230 V 50 Hz C, D, M, N
