Państwa w których używa się gniazd i wtyczek elektrycznych typu G

Jak jest zbudowana wtyczka typu G i gdzie używa się gniazd i wtyczek typu G?

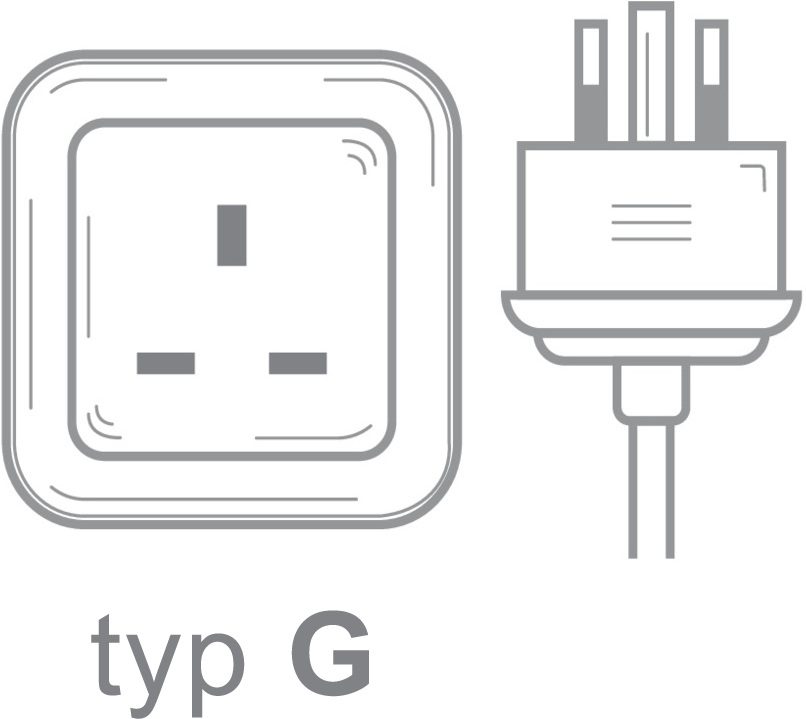

Gniazdo elektryczne i wtyczka typu G
Gniazdo elektryczne i wtyczka typu G

Wtyczka elektryczna typu G (nazywana brytyjską) posiada trzy bolce o przekroju prostokąta. Dwa z nich są bolcami „prądowymi” ułożonymi w jednej linii, trzeci, to bolec uziemiający który jest ustawiony prostopadle do wcześniej wymienionych. Wtyczka typu G najczęściej posiada wbudowany bezpiecznik. Bezpiecznik może mieć dwie wartości: 3 A dla urządzeń o małej mocy (np. lampki, komputery, wiatraki), 13 A dla urządzeń o dużej mocy (np. grzejniki).

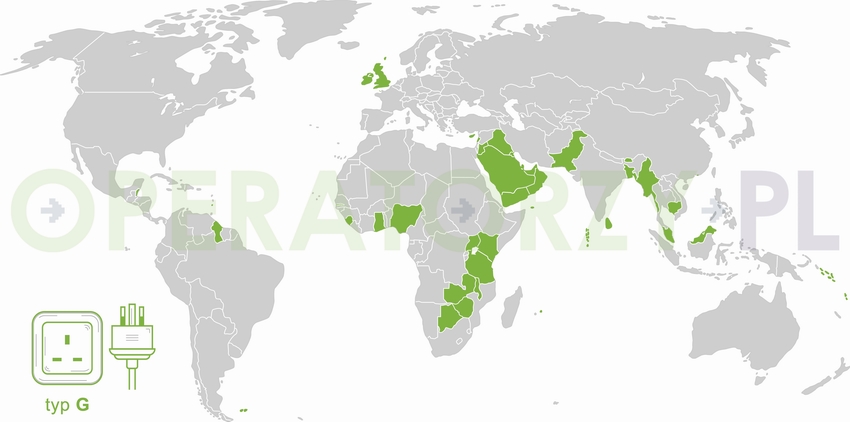

Mapa z państwami w których używane są gniazda i wtyczki elektryczne typu G

Parametr dla wtyczki elektrycznej Wartość parametru
Typ wtyczki (oznaczenie): G
Liczba bolców we wtyczce: 3
Kompatybilność z: typ G
Maksymalny prąd obciążenia: 13 A
Uziemienie: jest uziemienie
Przeznaczona do napięcia: 220-240 V
Szerokość/średnica bolca prądowego: 4,0 mm | 0,16 "
Wysokość bolca prądowego: 6,35 mm | 0,25 "
Długość bolca prądowego: 17,7 mm | 0,7 "
Odległość pomiędzy środkami bolców prądowych: 22,2 mm | 0,87 "
Szerokość/średnica bolca uziemiającego: 7,93 mm | 0,31 "
Wysokość bolca uziemiającego: 4,0 mm | 0,16 "
Długość bolca uziemiającego: 22,73 mm | 0,89 "
Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: 22,2 mm | 0,87 "

Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu B
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu D
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu H
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu J
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu L
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu N
Państwa w których używa się wtyczki typu O

Państwa w których stosowany jest typ gniazda G i wtyczki typu G. W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.



Państwo / terytorium Napięcie Częstotliwość Typ wtyczki / gniazda
Arabia Saudyjska 220 V, 230 V 60 Hz G
Bahrajn 230 V 50 Hz G
Bangladesz 220 V 50 Hz C, D, G, K
Belize 110 V, 220 V 60 Hz A, B, G
Bhutan 230 V 50 Hz C, D, F, G, M
Botswana 230 V 50 Hz D, G, M
Brunei 240 V 50 Hz G
Cypr 240 V 50 Hz G
Dominika 230 V 50 Hz D, G
Falklandy - wyspy 240 V 50 Hz G
Gambia 230 V 50 Hz G
Ghana 230 V 50 Hz D, G
Gibraltar 240 V 50 Hz C, G
Grenada 230 V 50 Hz G
Guernsey - wyspa 230 V 50 Hz G
Hong Kong 220 V 50 Hz G, D
Irak 230 V 50 Hz C, D, G
Irlandia 230 V 50 Hz G
Jersey - wyspa 230 V 50 Hz G
Jordania 230 V 50 Hz B, C, D, F, G, J
Kambodża 230 V 50 Hz A, C, G
Katar 240 V 50 Hz D, G
Kenia 240 V 50 Hz G
Kuwejt 240 V 50 Hz C, G, M
Liban 220 V 50 Hz A, B, C, D, G
Makau 220 V 50 Hz D, M, G, F
Malawi 230 V 50 Hz G
Malediwy 230 V 50 Hz A, C, D, G, J, K, L
Malezja 240 V 50 Hz A, C, G, M
Malta 230 V 50 Hz G
Mauritius 230 V 50 Hz C, G
Mjanma (Birma) 230 V 50 Hz C, D, F, G
Nigeria 230 V 50 Hz D, G
Oman 240 V 50 Hz C, G
Pakistan 230 V 50 Hz C, D, G, M
Saint Lucia 240 V 50 Hz G
Saint Vincent i Grenadyny - wyspy 230 V 50 Hz A, C, E, G, I, K
Salomona Wyspy 220 V 50 Hz I, G
Seszele 240 V 50 Hz G
Sierra Leone 230 V 50 Hz D, G
Singapur 230 V 50 Hz C, G, M
Sri Lanka 230 V 50 Hz D, M, G
Świętej Heleny Wyspa 220-240 V 50 Hz G
Tanzania 230 V 50 Hz D, G
Tristan da Cunha Wyspa 220-240 V 50 Hz G
Uganda 240 V 50 Hz G
Vanuatu 220 V 50 Hz C, G, I
Wielka Brytania 230 V 50 Hz G
Wniebowstąpienia Wyspa 220-240 V 50 Hz G
Wyspa Man 240 V 50 Hz C, G
Zambia 230 V 50 Hz C, D, G
Zimbabwe 220 V 50 Hz D, G
Zjednoczone Emiraty Arabskie 230 V 50 Hz D, G
