Państwa w których używa się gniazd i wtyczek elektrycznych typu D

Jak jest zbudowana wtyczka typu D i gdzie używa się gniazd i wtyczek typu D?

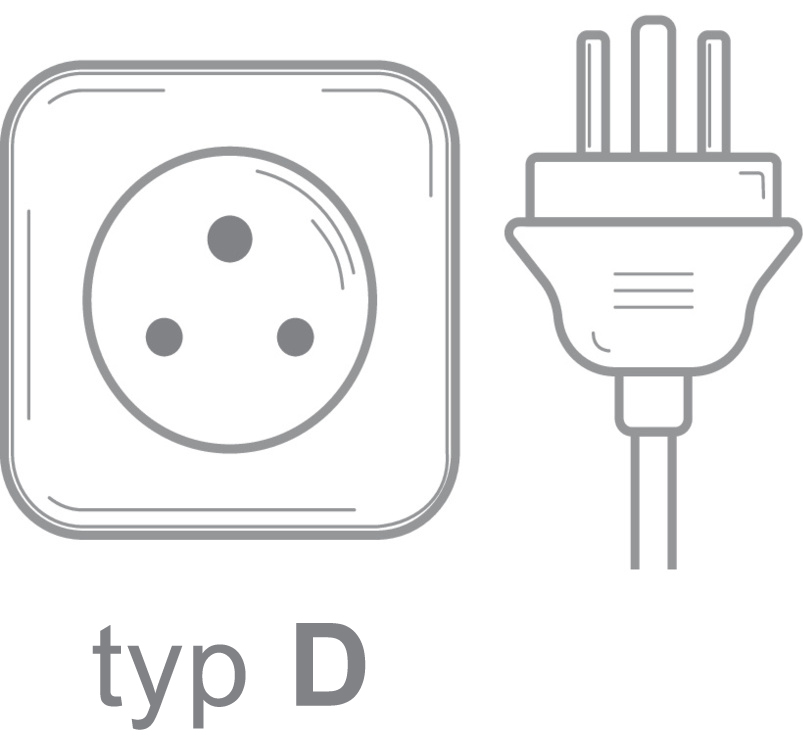

Gniazdo elektryczne i wtyczka typu D
Gniazdo elektryczne i wtyczka typu D

Wtyczka elektryczna typu D jest starym brytyjskim standardem. Posiada trzy okrągłe bolce rozstawione w kształcie trójkąta. Bolec uziemiający jest grubszy i dłuższy od bolców prądowych, przez co nie ma możliwości pomylenia się podczas jej podłączania do gniazda elektrycznego tego samego rodzaju. Podobną budowę ma wtyczka typu M, przez co niektóre gniazda współpracują zarówno z wtyczkami typu D, jak i z wtyczkami typu M.

Wtyczki typu D są stosowane do urządzeń o maksymalnym poborze prądu na poziomie 5 A.

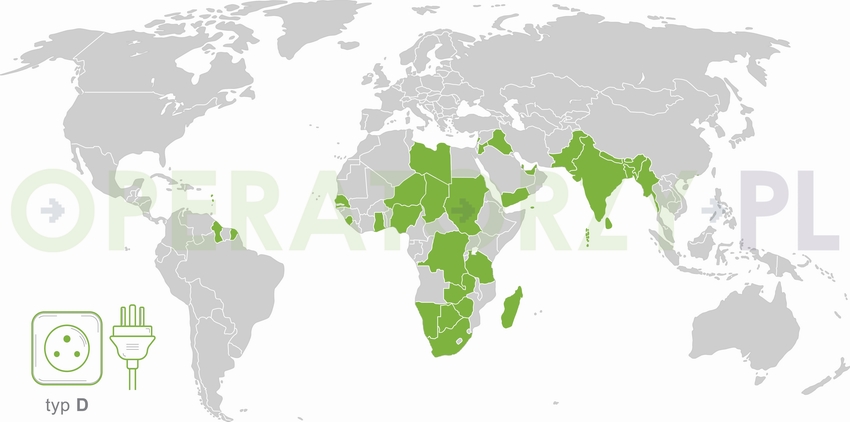

Mapa z państwami w których używane są gniazda i wtyczki elektryczne typu D

Parametr dla wtyczki elektrycznej Wartość parametru
Typ wtyczki (oznaczenie): D
Liczba bolców we wtyczce: 3
Kompatybilność z: typ D; niebezpieczna częściowa kompatybilność z typami C, E i F.
Maksymalny prąd obciążenia: 10 A
Uziemienie: jest uziemienie
Przeznaczona do napięcia: 220-240 V
Szerokość/średnica bolca prądowego: 5,08 mm |0,2 "
Wysokość bolca prądowego: nie dotyczy
Długość bolca prądowego: 14,9 mm | 0,59 "
Odległość pomiędzy środkami bolców prądowych: 19 mm | 0,75 "
Szerokość/średnica bolca uziemiającego: 7,06 mm | 0,28 "
Wysokość bolca uziemiającego: nie dotyczy
Długość bolca uziemiającego: 20,6 mm | 0,81 "
Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: 22,2 mm | 0,87 "

Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu B
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu G
Państwa w których używa się wtyczki typu H
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu J
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu L
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu N
Państwa w których używa się wtyczki typu O

Państwa w których stosowany jest typ gniazda D i wtyczki typu D (stary typ brytyjski). W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.

Państwo / terytorium Napięcie Częstotliwość Typ wtyczki / gniazda
Bangladesz 220 V 50 Hz C, D, G, K
Bhutan 230 V 50 Hz C, D, F, G, M
Botswana 230 V 50 Hz D, G, M
Czad 220 V 50 Hz C, D, E, F
Demokratyczna Republika Konga 220 V 50 Hz C, D, E
Dominika 230 V 50 Hz D, G
Ghana 230 V 50 Hz D, G
Gujana 240 V 60 Hz A, B, D, G
Gujana Francuska 220 V 50 Hz C, D, E
Gwadelupa - wyspa 230 V 50 Hz C, D, E
Hong Kong 220 V 50 Hz G, D
Indie 230 V 50 Hz C, D, M
Irak 230 V 50 Hz C, D, G
Jemen 230 V 50 Hz A, D, G
Jordania 230 V 50 Hz B, C, D, F, G, J
Katar 240 V 50 Hz D, G
Liban 220 V 50 Hz A, B, C, D, G
Libia 127 V, 230 V 50 Hz C, D, F, L
Madagaskar 127 V, 220 V 50 Hz C, D, E, J, K
Makau 220 V 50 Hz D, M, G, F
Malediwy 230 V 50 Hz A, C, D, G, J, K, L
Martynika - wyspa 220 V 50 Hz C, D, E
Mjanma (Birma) 230 V 50 Hz C, D, F, G
Monako 230 V 50 Hz C, D, E, F
Namibia 220 V 50 Hz D, M
Nepal 230 V 50 Hz C, D, M
Niger 220 V 50 Hz A, B, C, D, E, F
Nigeria 230 V 50 Hz D, G
Pakistan 230 V 50 Hz C, D, G, M
Republika Południowej Afryki 230 V 50 Hz C, D, M, N
Saint Kitts and Nevis (Sain Christopher i Nevis) 230 V 60 Hz A, B, D, G
Senegal 230 V 50 Hz C, D, E, K
Sierra Leone 230 V 50 Hz D, G
Sri Lanka 230 V 50 Hz D, M, G
Sudan 230 V 50 Hz C, D
Sudan Południowy 230 V 50 Hz C, D
Tanzania 230 V 50 Hz D, G
Zambia 230 V 50 Hz C, D, G
Zimbabwe 220 V 50 Hz D, G
Zjednoczone Emiraty Arabskie 230 V 50 Hz D, G
